概述

基本设计
外啮合齿轮泵是现代液压系统中最常用的泵。
它们的特点是多功能性、强度和使用寿命长。
结构简单，确保有限的采购成本和维修。由于那里的基本概念，以及不断改进的产品设计和功能，基于多年经验的研究，材料选择的正确性，生产过程的详细说明以及对批量生产零件的测试，我们的齿轮泵已达到高质量标准。
因此，我们的产品可以在繁重的操作条件下工作并传输高液压动力。此外，SJ-TECHNOLOGY齿轮泵具有良好的液压，机械和容积效率，低噪音杠杆以及紧凑的尺寸。
SJ科技齿轮泵进一步开发了自己的产品系列，推出了名为GPM的新系列泵，其中1P，1A，GPM0.0，GPM1.0，GPM2.0，GPM2.6，GPM3.0适用于工业，移动，海洋和航空航天行业中最不同的应用。
通常，这些齿轮泵通常由两个铝衬套支撑的齿轮副，一个主体，一个固定法兰和一个盖子组成。突出在法兰之外的驱动齿轮轴安装了一个双唇密封环（内唇是密封件，外唇是防尘密封）。弹性固定环将环固定到位。泵体由通过挤压工艺获得的特殊耐高温铝合金制成，而法兰和盖子由球墨铸铁制成，以确保即使在高压下，无论是连续还是间歇或峰值压力，变形也最小。
齿轮由特殊钢制成。他们的制造过程经过研磨和精加工，因此具有高度的表面，确保泵运行期间的低脉动杆和低噪音杆。
轴套由特殊的低摩擦和高抗性铝合金制成，由压铸制成。此外，它们还配备了减摩DU轴承。
衬套上的特殊补偿区由带有防挤压环的特殊预成型密封件绝缘，允许全部自由的轴向和径向运动到衬套，这与泵的工作压力成正比。通过这种方式，内部滴漏大大减少，从而确保非常好的泵性能（无论是在体积方面还是在一般方面）和泵运动部件的适当润滑。

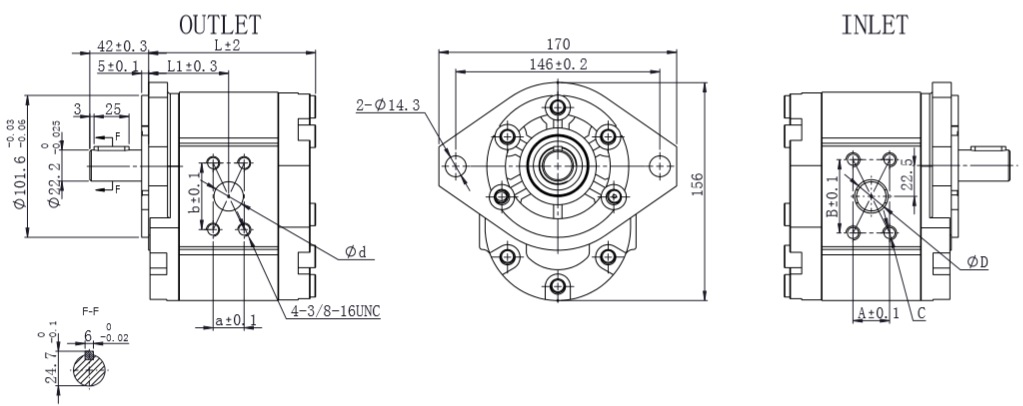

M10螺纹深度18mm。
安装泵，n.8 M10 螺钉，
扭矩扳手设置固定在 47±3Nm

型型号	位移	1500rpm时的流量	压力压力（bar）		速度转速（转/分钟）			尺寸尺寸（毫米）
型型号	排量（立方厘米/转）	1500rpm时的流量	额定额定	峰高	额定额定	麦克斯高	最小值	L1	L	一个	B	C	D	一个	b	d
GPM3FC016GK07	16	24	200	270	2000	3500	600	59	118	26.2	52.4	3/8-16UNC	24	22.2	47.6	21
GPM3FC020GK07	20	30	200	270	2000	3500	600	60.3	120.5	26.2	52.4	3/8-16UNC	24	22.2	47.6	21
GPM3FC025GK07	25	37.5	200	270	2000	3000	600	62	124	26.2	52.4	3/8-16UNC	27	22.2	47.6	21
GPM3FC028GK07	28	42	200	270	2000	3000	600	63.5	127	26.2	52.4	3/8-16UNC	27	22.2	47.6	21
GPM3FC032GK07	32	48	200	260	2000	3000	600	64.5	129	26.2	52.4	3/8-16UNC	27	22.2	47.6	21
GPM3FC040GK07	40	60	160	250	2000	2800	600	68	136	26.2	52.4	3/8-16UNC	27	22.2	47.6	21
GPM3FC046GK07	46	69	160	230	2000	2800	600	70.3	140.5	26.2	52.4	3/8-16UNC	27	22.2	47.6	21
GPM3FC050GK07	50	75	160	210	1500	2800	600	71.5	143	26.2	52.4	3/8-16UNC	27	22.2	47.6	21
GPM3FC052GK07	52	78	150	200	1500	2500	600	72.5	145	26.2	52.4	3/8-16UNC	27	22.2	47.6	21
GPM3FC055GK07	55	82.5	140	200	1500	2300	600	73.5	147	26.2	52.4	3/8-16UNC	27	22.2	47.6	21
GPM3FC063GK07	63	94.5	140	180	1500	2300	600	75.5	151	26.2	52.4	7/16-14UNC	33	26.2	52.4	27
GPM3FC066GK07	66	99	140	180	1500	2000	600	77.8	155.5	30.2	58.7	7/16-14UNC	33	26.2	52.4	27
GPM3FC080GK07	80	120	140	160	1500	2000	600	83	166	30.2	58.7	7/16-14UNC	33	26.2	52.4	27
