概述

基本设计
外啮合齿轮泵是现代液压系统中最常用的泵。
它们的特点是多功能性、强度和使用寿命长。
结构简单，确保有限的采购成本和维修。由于那里的基本概念，以及不断改进的产品设计和功能，基于多年经验的研究，材料选择的正确性，生产过程的详细说明以及对批量生产零件的测试，我们的齿轮泵已达到高质量标准。
因此，我们的产品可以在繁重的操作条件下工作并传输高液压动力。此外，SJ-TECHNOLOGY齿轮泵具有良好的液压，机械和容积效率，低噪音杠杆以及紧凑的尺寸。
SJ科技齿轮泵进一步开发了自己的产品系列，推出了名为GPM的新系列泵，其中1P，1A，GPM0.0，GPM1.0，GPM2.0，GPM2.6，GPM3.0适用于工业，移动，海洋和航空航天行业中最不同的应用。
通常，这些齿轮泵通常由两个铝衬套支撑的齿轮副，一个主体，一个固定法兰和一个盖子组成。突出在法兰之外的驱动齿轮轴安装了一个双唇密封环（内唇是密封件，外唇是防尘密封）。弹性固定环将环固定到位。泵体由通过挤压工艺获得的特殊耐高温铝合金制成，而法兰和盖子由球墨铸铁制成，以确保即使在高压下，无论是连续还是间歇或峰值压力，变形也最小。
齿轮由特殊钢制成。他们的制造过程经过研磨和精加工，因此具有高度的表面，确保泵运行期间的低脉动杆和低噪音杆。
轴套由特殊的低摩擦和高抗性铝合金制成，由压铸制成。此外，它们还配备了减摩DU轴承。
衬套上的特殊补偿区由带有防挤压环的特殊预成型密封件绝缘，允许全部自由的轴向和径向运动到衬套，这与泵的工作压力成正比。通过这种方式，内部滴漏大大减少，从而确保非常好的泵性能（无论是在体积方面还是在一般方面）和泵运动部件的适当润滑。

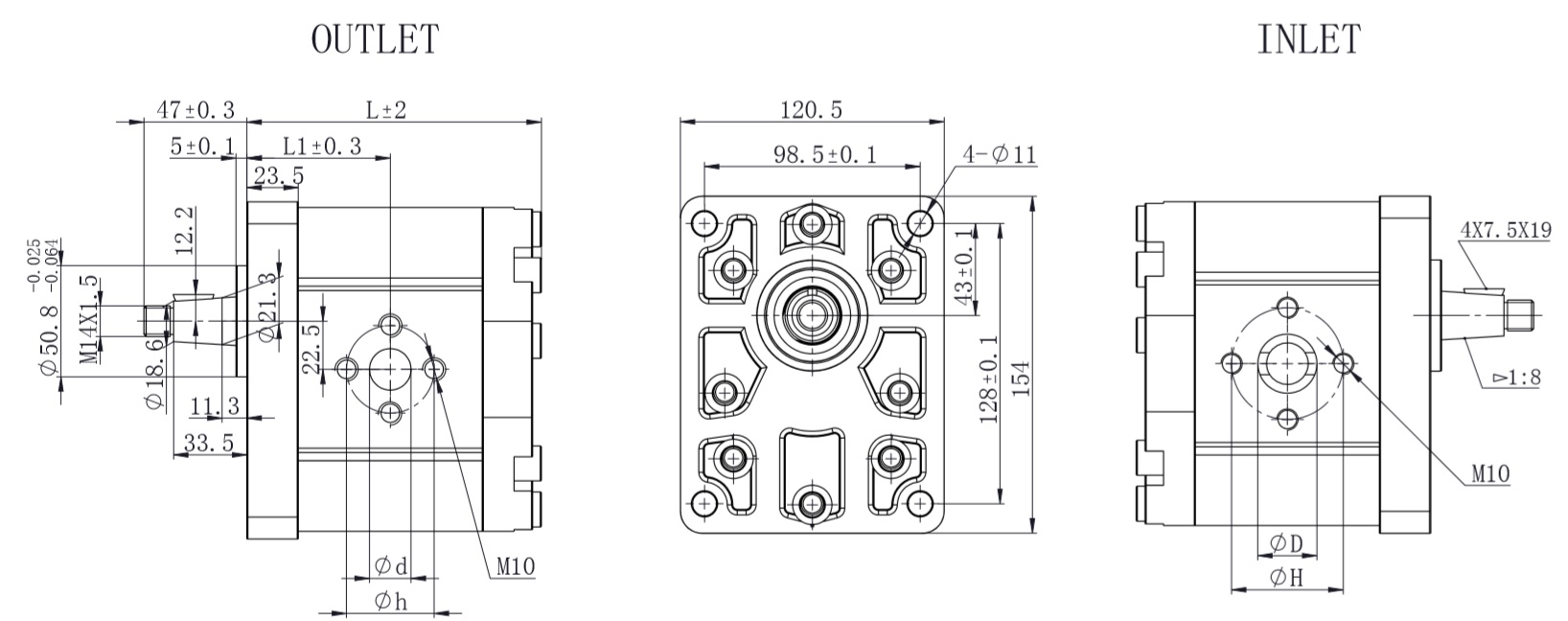

M10螺纹深度18mm。
安装泵，n.8 M10 螺钉，
扭矩扳手设置固定在 47±3Nm。
轴 M14X1.5 螺母，扭矩扳手设置固定在 80Nm。

型型号	位移	1500rpm时的流量	压力压力（bar）		速度转速（转/分钟）			尺寸尺寸（毫米）
型型号	排量（立方厘米/转）	1500rpm时的流量	额定额定	峰高	额定额定	麦克斯高	最小值	L1	L	D	d	H	h
GPM3FC016B01	16	24	200	270	2000	3500	600	57.5	116.5	24	19	51	51
GPM3FC020B01	20	30	200	270	2000	3500	600	58.8	119	24	19	51	51
GPM3FC025B01	25	37.5	200	270	2000	3000	600	60.5	122.5	27	19	56	56
GPM3FC028B01	28	42	200	270	2000	3000	600	62	125.5	27	19	56	56
GPM3FC032B01	32	48	200	260	2000	3000	600	63	127.5	27	19	56	56
GPM3FC040B01	40	60	160	250	2000	2800	600	66.5	134.5	27	19	56	56
GPM3FC046B01	46	69	160	230	2000	2800	600	68.8	139	27	27	56	56
GPM3FC050B01	50	75	160	210	1500	2800	600	70	141.5	33	27	56	56
GPM3FC052B01	52	78	150	200	1500	2500	600	71	143.5	33	27	56	56
GPM3FC055B01	55	82.5	140	200	1500	2300	600	72	145.5	33	27	56	56
GPM3FC063B01	63	94.5	140	180	1500	2300	600	74	149.5	33	27	62	51
GPM3FC066B01	66	99	140	180	1500	2000	600	76.3	154	33	27	62	51
GPM3FC080B01	80	120	140	160	1500	2000	600	81.5	164.5	33	27	62	51
